Nikon PCE Nikkor 24 mm f/3,5 D ED, deuxième partie
Publié le 25 juin 2008 dans Articles et dossiers par Laurent Thion
Voici la deuxième (et dernière) partie d’un article dédié au nouvel objectif à décentrement Nikon PCE Nikkor 24 mm f/3,5 D ED. Ayant décortiqué la fonction décentrement de l’optique, Laurent Thion se consacre ici à la fonction bascule, moins courante, mais toute aussi intéressante.
Nous publions cet article avec l’aimable autorisation de Laurent Thion et Jean-Christophe Courte (Urbanbike).
La bascule

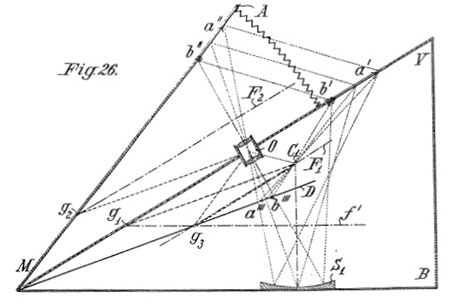

Petit rappel des principes : la fonction de bascule existe depuis la nuit des temps photographiques et les principales règles d’utilisation ont été établies par ce bon Theodor Scheimpflug, officier de l’armée autrichienne, au début du XXe siècle.
Le brevet est disponible ici. Et je recommande à tous la lecture de cela.
Pour les internautes pressés, je rappelle une notion fondamentale qui va souvent à l’encontre des idées reçues : la bascule n’augmente en aucun cas la profondeur de champ. Elle ne fait que déplacer le plan de focalisation non perpendiculairement à l’axe optique.
Ceci dit, voici donc un exemple des potentialités du 24mm PC. J’ai trouvé quelques vieilleries propices à illustrer cet article dans mes placards…
Le diaphragme n’a évidemment pas été modifié entre les vues.

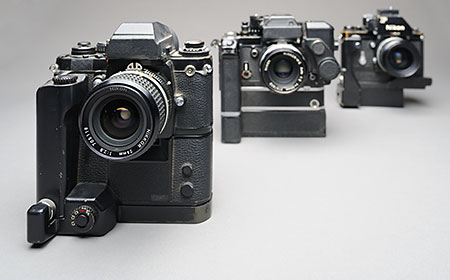

Mise au point sur le premier plan, flou derrière.

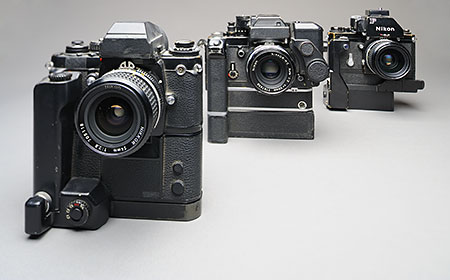

Mise au point sur le dernier plan, flou devant.

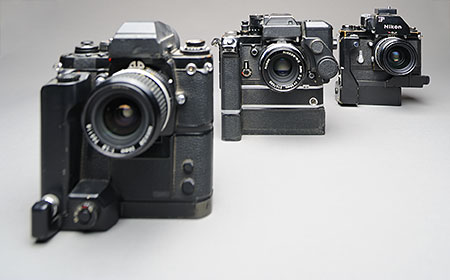

Bascule réglée pour faire coïncider le plan focal sur l’avant des trois appareils. La profondeur de champ est rigoureusement identique.
Un décentrement vertical a aussi été appliqué afin que les appareils soient bien droits.
Néanmoins, ne jetez pas tout de suite votre chambre Sinar à la poubelle (ou alors, envoyez-moi votre adresse avant de le faire). Outre le problème du tri sélectif, (verre ? métaux non ferreux ? objets encombrants pour les 20×25 ?) le 24PC ne remplace pas une véritable chambre pour de simples raisons mécaniques. En effet, pour obtenir parfaitement le résultat souhaité, il est impératif de disposer de bascules et de décentrement verticaux et horizontaux et ce pour l’objectif et le plan de focalisation. Les axes de rotation de bascules doivent, en plus, pouvoir être déplacés par rapport à l’axe optique principal.
Loin toutefois de constituer un gadget, la fonction de bascule du 24PC est exploitable dans certaines conditions plus restreintes en raison d’un axe unique de bascule et, qui plus est, centré. Le décentrement est en effet parallèle à l’axe de bascule et restreint donc les possibilités d’utilisation.
Procédure
- faire la mise au point sur le premier tiers du champ à rendre net.
- régler en premier le décentrement, si nécessaire.

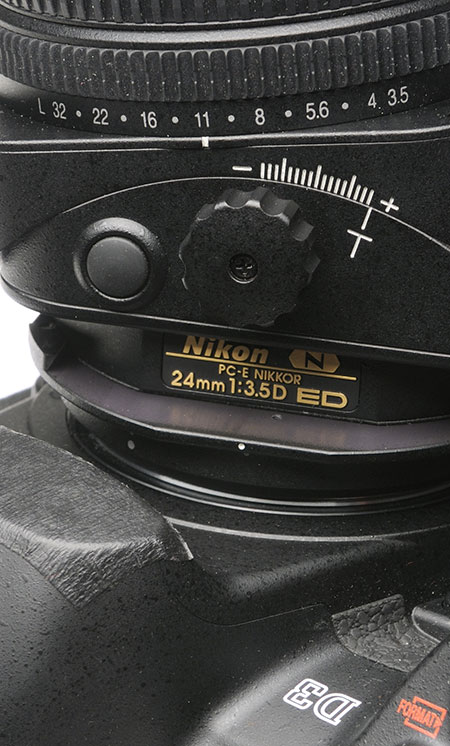

- commencer à basculer (dans le bon sens) avec l’aide de la molette dédiée tout en rattrapant la mise au point
- faire pivoter l’appareil pour recentrer l’image (la bascule, comme le décentrement modifie le cadrage)
- vérifier éventuellement en mode Liveview la mise au point et la corriger via la bascule et / ou la bague de mise au point.
Bien entendu, la mesure de lumière devra s’effectuer avant toutes ces opérations. Les aides à la mise au point (télémètre électronique) sont inopérant dès qu’un mouvement est appliqué sur l’objectif.
