Adaptation chromatique (4e épisode) : balance des blancs avec Lightroom

Que vous ayez l’intention de photographier une scène dans la nature, de reproduire une œuvre d’art ou de traiter une mire destinée à la caractérisation d’un APN, vous devez, pour établir la balance des blancs,  photographier une mire achromatique, dite « de balance des blancs », dans les mêmes conditions d’éclairage que celles de votre sujet.

Pour cela, vous pouvez, soit disposer la mire de balance des blancs dans le champ de votre prise de vue (et l’éliminer ensuite par recadrage), soit prendre d’abord une photo de la scène avec la mire disposée dans le champ, puis une photo de la scène sans la mire.

Prenons comme exemple la photographie d’une peinture sur toile en bas de laquelle nous avons disposé des mires de balance des blancs.

Après avoir photographié l’œuvre d’art, ouvrez son fichier RAW avec un logiciel de développement, par exemple Lightroom.

Réglage de l’isotherme et de la couleur du blanc avec Lightroom

1. Sélectionnez l’image dans le module Bibliothèque puis ouvrez le module Développement. Dans la zone de réglage consacrée à la balance des blancs, deux curseurs permettent de régler « à la main » la balance des blancs :

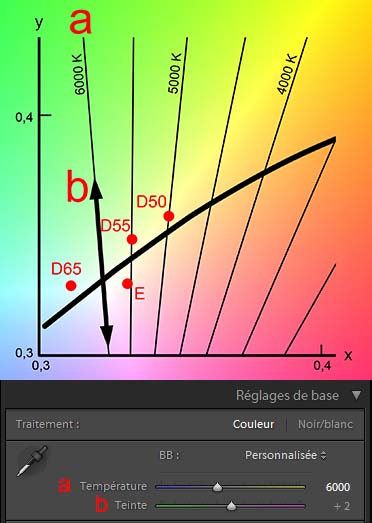

• le curseur Température règle la température de couleur proximale de l’illuminant de la scène lors de la prise de vue. Du point de vue colorimétrique, il détermine l’isotherme du diagramme de chromaticité sur laquelle se situe la couleur de l’illuminant, par exemple l’isotherme 6 000 K (voir au premier chapitre du livre La gestion des couleurs pour les photographes, les graphistes et le prépresse, la section « Illuminants “blancs” et température de couleur proximale ») ;
• le curseur Teinte déplace quant à lui la couleur de l’illuminant le long de l’isotherme fixée par le curseur précédent Décaler le curseur vers la gauche (vers le vert) déplace la couleur de l’illuminant « vers le haut » sur son isotherme ; décaler le curseur vers la droite (vers le pourpre) déplace la couleur de l’illuminant « vers le bas ».

2. Si vous ne voulez pas régler la balances des blancs avec les deux curseurs ci-dessus, le menu BB vous propose par défaut l’option « Telle quelle » correspondant à la balance des blancs qui a été estimée par votre APN au moment de la prise de vue. Mais vous pouvez remettre en cause ce choix en optant soit pour l’un des types d’éclairage standards proposés par Lightroom (Temps nuageux, Tungstène, Flash…) soit, encore mieux, régler vous-même la balance des blancs (option Personnalisée) avec la méthode décrite à l’étape 3.

Si vous conservez l’option par défaut « Telle quelle », le logiciel de développement adopte tout bonnement la balance des blancs définie par la métadonnée de balance des blancs incorporée par l’APN au fichier RAW, qu’elle ait été fixée par le photographe lors de la prise de vue ou établie en mode Balance des blancs automatique par l’APN lui-même. Cette option présente un avantage collatéral : elle permet au photographe méfiant et/ou curieux de contrôler si la métadonnée de balance des blancs est intelligible au logiciel de développement. En effet, si elle ne l’est pas, les valeurs de balance des blancs données pour les deux options « Telle quelle » et « Auto » sont identiques. Le logiciel de développement ne parvenant pas à décrypter la métadonnée délivrée par l’APN est condamné à lui substituer le résultat de son propre calcul automatique. Cette question fit jadis l’objet d’intéressantes polémiques entre Nikon et Adobe…

Notez qu’avec l’option Auto, le logiciel de développement se livre à un travail analogue à celui accompli par l’APN en mode Balance des blancs automatique. Il n’y a donc pas vraiment de raison pour que le résultat de cet automatisme soit de meilleure qualité que celui donné par l’APN. C’est pourtant souvent le cas, sans doute parce que le logiciel de développement dispose, sur votre poste de travail, de capacités de calcul supérieures à celles embarquées dans l’APN.

3. La manière la plus sûre d’établir la balance des blancs consiste à se baser sur un point achromatique de l’image. Avec la souris, prenez la pipette située à gauche du menu BB, puis cliquez sur un point de l’image dont vous pensez qu’il représente un objet de couleur neutre, et que, par conséquent, la couleur de sa photographie devrait avoir des composantes RGB égales. Nous avons ici choisi un point situé sur l’une des mires neutres disposées au pied de la peinture.

Dans notre exemple, les trois composantes du point sélectionné (R = 62,5 %, G = 63,6 % et B = 65,1 % dans Melissa RGB) ne sont pas égales, ce qui montre que la balance des blancs établie dans l’APN n’était pas rigoureuse. Il suffit alors de cliquer sur la souris pour que le logiciel égalise les trois composantes et décale toutes les couleurs de l’image dans un savant calcul d’adaptation chromatique (voir « Calculer l’adaptation chromatique », au chapitre 4 du livre).

La balance des blancs est ainsi accomplie…

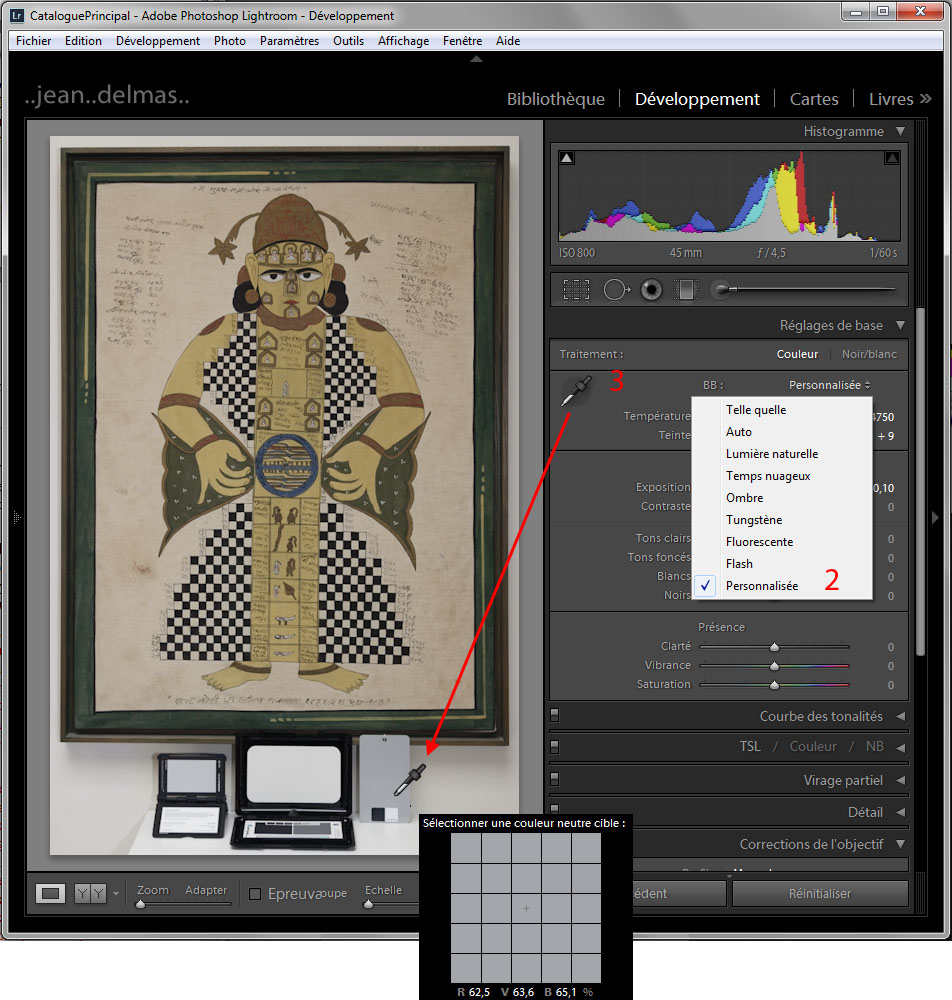

Établissement de la balance des blancs avec une mire neutre dans Lightroom
(Figure du Loka, l’homme cosmique Loka jaïn, provenant de Ahmedabad, en Inde)

Les mires neutres ne sont jamais dotées d’une réflectance spectrale rigoureusement plate. Par ailleurs, la balance des blancs est une opération qui cherche à simuler l’adaptation chromatique de votre vision, laquelle n’est pas un mécanisme d’horlogerie fonctionnant exactement comme le prétendent les livres… Ne soyez donc pas exagérément préoccupé par les valeurs de température proximale et de teinte que vous obtenez ici. Dans notre exemple, les balances des blancs établies avec les trois mires neutres aboutissent à trois températures et trois teintes s’étalant respectivement de 4 750 K à 4 950 K et de +7 à +11. Pour deux points prélevés sur la même mire, ces données peuvent varier presque autant qu’entre deux mires… Bref, considérez qu’une température de couleur déterminée à ±150 K est tout à fait convenable. Toujours dans notre exemple, la balance des blancs établie par l’APN lui-même (option « Telle quelle ») donnait une température de 4 600 K sensiblement différente de la moyenne de 4 850 K obtenue avec nos mires. Malgré sa relative imprécision, nous avons donc eu raison d’utiliser une mire neutre pour remettre en cause la balance des blancs.

À force de crampes à la main droite, vous avez sans doute observé que la pipette de balance des blancs de Lightroom reprenait automatiquement sa position de repos en haut du panneau Développement dès que vous avez fait un prélèvement. Ce retour automatique de la pipette à la case départ est assez crispant quand vous voulez faire plusieurs prélèvements successifs pour tester plusieurs solutions, car il vous impose de déplacer sans cesse la souris pour aller chercher l’outil en haut du panneau. Eh bien, figurez-vous que Lightroom dispose d’une option que vous pouvez décocher pour supprimer ce retour automatique de l’outil en position d’attente. Il faut cependant être doté d’une grande perspicacité francophone pour deviner que cette option à supprimer se cache derrière l’étrange dénomination « Exclure automatiquement », qui est inscrite dans le bandeau d’options situé sous l’aperçu. Les autres options de la pipette de balance des blancs permettent d’afficher ou non la loupe et de définir son échelle (côté du carré couvert par la loupe).

Options pour la pipette de balance des blancs dans Lightroom
